OGM : BRDF測定装置
製品リスト ルックスクラフトファミリーのリストです。

S-OGMは、測定に基づくBRDF(反射特性を定義する関数)を取得する目的で、デジタルファッション株式会社が開発した変角分光測定器です。

OGMは、固定された分光計、それぞれ2軸回転可能なライトアームと試料台(計4自由度)からなり、様々な方向から試料に照射された光の反射を様々な角度から測定することができます。
測定結果は、正確で質感豊かなレンダリングや、素材研究の為のデータとして活用する事ができます。

OGMで得られたデータを使ってシェーディングする機能は、Autodesk® Maya®/3ds Max® 用mental ray® のシェーダプラグインとして実装しております (3ds Max®対応プラグインはβ版)。
また、CgFX Shaderを介して業界標準のリアルタイムレンダラーで表示する事も可能です。
その他、光学シミュレーターソフト対応のデータ形式への変換も可能です。

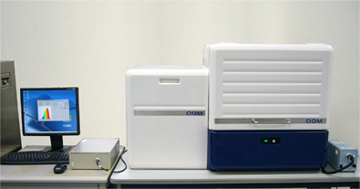

OGMシステム図 :
左側から、制御PC、センサー部分、変角計測部、光源の4つの部分に分かれているので、機器構成が柔軟に変更可能です。

OGM : BRDF測定装置OGM 測定原理OGM スペック詳細OGM スペック詳細FAQ

製品の概要
OGMは、デジタルファッション株式会社が開発した実素材の異方性反射特性(BRDF)をスペクトルで測定する測定装置です。
光源が2軸、試料台が2軸、合計4軸の変角測定が可能です。ステッピングモータにより高速、高精度な角度決めが可能です。
光源とセンサーが外付けで、汎用性の高いシステム構成になっています。

OGM動作ムービー
OGM動作ムービー

OGM動作ムービーをご覧いただけます。
こちら
S-OGM カタログ
S-OGM カタログ S-OGMのカタログをご覧いただけます。
(ファイル形式:PDF 容量:約500kb)
こちら
ご覧になるにはAdobe® Reader®が必要です。
* 価格等詳細に関するご質問は06-6271-5560(電話)まで お問い合わせ下さい。

特徴
高速、高精度
スペクトルのBRDFを、高速、高精度に自動測定します。
レンダリングに直結
測定したスペクトルのBRDFは、RGBのBRDFにダウンコンバートする事で、 Autodesk®社のMaya® で使用できます。物理的に正確なCG画像が作成できます。
高い汎用性
光源やセンサーが外付けになっており、構成を変更した測定が可能です。
小型、低コスト
他の4軸変角測定装置と比較して、低コストです。また、テーブルの上に載せられる程、小型、軽量です。
S-OGM
S-OGMは、測定装置OGMと光源、センサー、制御ソフト及び、 シェーダプラグインソフトウェアOGMShader MRにより構成されるパッケージプロダクトです。
価格は こちらまでお問い合わせください 。

採用実績

大手電機メーカー、大手自動車メーカー、大手自動車パーツメーカー、大手通信事業者、大手印刷会社、大手プリンターメーカー、
大手繊維会社、大学(立命館大学、関西学院大学、その他)、公共試験所(石川県工業試験所)、他

●アライアンス
Autodesk® Developer Network (ADN) Sparks® 会員
